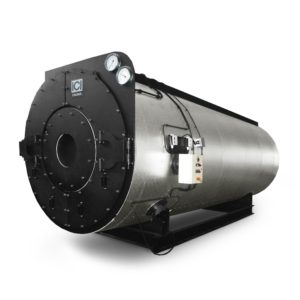

Трехходовой водогрейный котел TNOX EN (7000- 17000 кВт) КПД > 93%

Главная / Каталог / Котлы газ, жидкое топливо / Водогрейные / TNOX EN (7000- 17000 кВт)

Технические характеристики :

• корпус котла, изготовленный из качественной стали P265GH UNI EN 10028/2 и P275NH UNI EN 10028/3, сваренной и испытанной с использованием утвержденных процедур;
• горизонтальная камера сгорания с проходящим пламенем с гофрированной секцией выполненной горячим формованием;
• инверсионная камера продуктов горения, полностью омываемая, поддерживается трубной опорой диаметром 500 мм с функцией люка;
• трубные решетки с отверстиями, выполненными дрелью, а затем рассверленными для приварки дымовых труб; передняя трубчатая решетка инверсионной камеры полностью развальцованы горячим способом в направлении очага с торцевыми сварными швами встык вместо угловых;
• ограничительная обшивка с фланцевыми соединениями PN 16 или PN 40 EN1092-1 для рабочей аппаратуры; оснащена верхним люком, нижним люком, рым-болтом для подъема;
• жаровые трубы из P235GH UNI EN 10216/2, толщина 3,2 мм, приваренные к трубным решеткам, оснащены спиральными турбулизаторами;
• передняя дверь изготовлена из стальных листов, термически изолирована огнеупорными материалами с высоким содержанием алюминия и изоляционных материалов, установлена на регулируемые петли, легко открывается с помощью болтов с маховиком без необходимости демонтажа горелки; оснащена конусом воздуха для установки горелки и индикатором для контроля горения.
• задняя дымовая камера из листовой стали, термически изолированная, имеет одну дверь, легко открываемую с помощью латунных болтов для очистки труб от дыма, и соединение с дымовой трубой, оснащена дверцей дыма и соединениями дыма с дымовой трубой;
• основание выполнено из профилей из углеродистой стали и предназначено для установки всей группы;
• верхняя площадка из фактурных листов для обслуживания дополнительного оснащения, расположенного над котлом;
• термическая изоляция в виде прокладки из минеральной ваты высокой плотности толщиной 80 мм с круглой наружной отделкой из гофрированного алюминия;
• оснащение арматурой, необходимой для автоматической работы с механическим и гидравлическим монтажом всего оборудования;
• электрическое подключение к единому централизованному шкафу управления, выполненное с помощью проводов с силиконовой изоляцией, встав ленных в армированные изнутри оболочки из ПВХ с заключительным тестированием работы.

Описание

Трехходовой водогрейный котел  с омываемым днищем с низкой тепловой нагрузкой в камере сгорания (тепловая нагрузка от 1 до 1,2 МВт/м³). С автоматическим функционированием, предназначен для сжигания под давлением жидкого или газообразного топлива для отопительных систем с мощностью от 7000 до 17000 кВт и рабочей температурой от 60 до 100°C. Рабочее давление 6 бар. Большее давление  — по запросу

Предназначен для максимальной температуры безопасности 110°C (предлагаются модификации для расчетного давления до 10 бар). Отвечает требованиям европейского норматива EN 303 и имеет маркировку СЕ в соответствии

с директивой по газу 2009/142/CE.

Стандартная комплектация:

приборы для контроля давления, включающие следующие устройства:

1. манометр с большим циферблатом с трехходовым испытательным краном
2. приборы для контроля температуры, включающие следующие устройства:
3. термометр с большим циферблатом, шкала 0-120°C
4. термостат регулировки, соответствующий требованиям INAIL (100°C)
5. предохранительный термостат высокой температуры с ручным сбросом, соответствующий требованиям INAIL (110°C)
6. термопара PT100

группа продувки, состоящая из следующих элементов:

1. отсечной клапан слива с запущенным потоком
2. клапан быстрого слива с наружной резьбой с ручным рычагом

шкаф управления котлом, защита IP 55, состоящий из следующих элементов:

1. главный выключатель
2. выключатель горелки
3. выключатель антиконденсатного насоса
4. электронный регулятор с дисплеем температуры подачи (вкл/выкл в зависимости от ступени горелки)
5. индикатор тревоги и кнопка сброса высокого давления
6. индикатор тревоги и кнопка сброса высокой температуры
7. кнопка сброса сигналов тревоги
8. сигнальная сирена

предохранительное реле высокого давления с ручным сбросом
