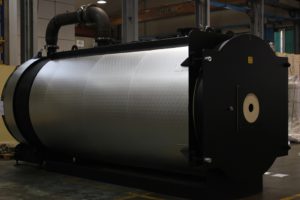

Триходовий водогрійний котел TNOX BT COND (2700 – 6400 кВт) ККД > 98%

Головна / Каталог / Котли газ, рідке паливо / Водогрійні / TNOX BT COND (2700 — 6400 кВт)

Технічні характеристики :

• корпус котла, виготовлений з якісної сталі P265GH UNI EN 10028/2 і P275NH UNI EN 10028/3, звареної і випробуваної з використанням затверджених процедур;
• горизонтальна камера згоряння з полум’ям, що проходить, з гофрованою секцією, виконаною гарячим формуванням;
• інверсійна камера продуктів горіння, що повністю омивається, підтримується трубною опорою діаметром 500 мм з функцією люка;
  трубні решітки з отворами, виконаними дрилем, а потім розсвердленими для приварювання димових труб; передня трубчаста решітка інверсійної камери повністю
• розвальцьована гарячим способом у напрямі вогнища з торцевими зварними швами встик замість кутових;
• обмежувальна обшивка з фланцевими з’єднаннями PN 16 або PN 40 EN1092-1 для робочої апаратури; оснащена верхнім люком, нижнім люком, рим-болтом для підйому;
• жарові труби з P235GH UNI EN 10216/2, товщина 3,2 мм, приварені до трубних решіток, оснащені спіральними турбулізаторами;
• поодинокі передні двері зі сталевих листів, термічно ізольовані вогнетривкими матеріалами з високим вмістом алюмінію та ізоляційних матеріалів, встановлені на регульовані петлі, легко відчиняються за
• допомогою болтів з маховиком без необхідності демонтажу пальника; оснащені конусом повітря для встановлення пальника та індикатором для контролю горіння.
  задня димова камера з листової сталі, термічно ізольована, має одні дверцята, які легко відчиняються за допомогою латунних болтів для очищення труб від диму, та з’єднання з димарем; оснащена дверцятами диму та сполуками диму з димарем;
• основа виконана з профілів з вуглецевої сталі і призначена для установки всієї групи;
• верхній майданчик з фактурних листів для обслуговування додаткового оснащення, розташованого над котлом;
• термічна ізоляція у вигляді прокладки з мінеральної вати високої щільності завтовшки 80 мм із круглим зовнішнім оздобленням із гофрованого алюмінію;
• оснащення арматурою, необхідною для автоматичної роботи з механічним і гідравлічним монтажем усього обладнання;
• електричне підключення до єдиної централізованої шафи управління, виконане за допомогою дротів із силіконовою ізоляцією, вставлених в армовані зсередини оболонки з ПВХ із заключним тестуванням роботи.

Опис

Триходовий водогрійний  котел  з омивним днищем із низьким тепловим навантаженням у камері згоряння (теплове навантаження від 1 до 1,2 МВт/м3). З автоматичним функціонуванням, призначений для спалювання під тиском рідкого або газоподібного палива для опалювальних систем з потужністю від 2600 до 6400 кВт і робочою температурою від 60 до 100°C. Робочий тиск 6 бар. Більший тиск – за запитом

Призначений для максимальної температури безпеки 110°C (пропонуються модифікації для розрахункового тиску до 10 бар). Відповідає вимогам європейського нормативу EN 303 і має маркування СЕ відповідно до

з директивою щодо газу 2009/142/CE.

Стандартна комплектація:

прилади для контролю тиску, що включають такі пристрої:

• манометр із великим циферблатом із триходовим випробувальним краном
• прилади для контролю температури, що включають такі пристрої:
• термометр із великим циферблатом, шкала 0-120°C
• термостат регулювання, що відповідає вимогам INAIL (100°C)
• запобіжний термостат високої температури з ручним скиданням, що відповідає вимогам INAIL (110°C)
• термопара PT100

група продувки, що складається з таких елементів:

• відсічний клапан зливу із запущеним потоком
• клапан швидкого зливу із зовнішнім різьбленням із ручним важелем

шафа управління котлом, захист IP 55, що складається з таких елементів:

• головний вимикач
• вимикач пальника
• вимикач антиконденсатного насоса
• електронний регулятор з дисплеєм температури подачі (вкл/викл залежно від ступеня пальника)
• індикатор тривоги і кнопка скидання високого тиску
• індикатор тривоги і кнопка скидання високої температури
• кнопка скидання сигналів тривоги
• сигнальна сирена

запобіжне реле високого тиску з ручним скиданням
