Генератор пара GX с тремя оборотами дымовых газов

Главная / КаталогКотлы газ, жидкое топливоПаровые котлы / GX

Технические характеристики

  • корпус котла, изготовленный из качественной стали P265GH UNI EN 10028/2 и P275NH UNI EN 10028/3, сваренной и испытанной с использованием утвержденных процедур и имеющей маркировку СЕ в соответствии с директивой PED 97/23/EC
  • горизонтальная камера сгорания с проходящим пламенем и гофрированной секцией, выполненной горячим формованием для моделей начиная от GX 2500
  • инверсионная камера продуктов горения, полностью омываемая, поддерживается трубной опорой диаметром 500 мм с функцией люка
  • трубные решетки с отверстиями, выполненными дрелью, а затем рассверленными для приварки дымовых труб; все решетки полностью развальцованы горячим способом с торцевыми сварными швами встык вместо угловых во всех моделях
  • ограничительная обечайка с фланцевыми соединениями PN 16 или PN 40 EN 1092-1 для рабочей аппаратуры; оснащена верхним люком, нижним люком, рым-болтом для подъема
  • дымоходы из P235GH UNI EN 10216/2, приваренные к трубчатым решеткам, без турбулизаторов
  • передняя дымовая камера из стальных листов, термически изолирована из стальных листов, термически изолирована огнеупорными материалами с высоким содержанием алюминия, оснащена двумя отдельными плоскими дверьми, обшитыми изнутри керамическим волокном и вращающимися на петлях с двойным шарниром; оборудована огнеупорным конусом и пластиной с отверстиями для установки горелки
  • задняя дымовая камера из стальных листов, термически изолирована огнеупорными материалами, оснащена двумя отдельными плоскими дверьми, обшитыми изнутри керамическим волокном и вращающимися на петлях с двойным шарниром; оборудована дверцей для чистки, соединением с дымоходом, заглушкой для доступа в камеру сгорания, смотровым отверстием контроля пламени с закрывающейся шторкой
  • основание выполнено из профилей из углеродистой стали и предназначено для установки всего узла
  • верхняя площадка из рифленых листов для обслуживания арматуры, расположенной над котлом
  • термическая изоляция в виде прокладки из минеральной ваты высокой плотности соответствующей толщины с круглой наружной отделкой из гофрированного алюминия
  • подходит для жидкого и газообразного топлива для производства пара от 1700 до 20000 кг/ч
  • оснащение арматурой, необходимой для автоматической работы с механическим и гидравлическим монтажом всего оборудования и сертификацией системы в соответствии с директивой PED 97/23/EC
  • электрическое подключение к единому централизованному шкафу управления, выполненное с помощью проводов с силиконовой изоляцией, вставленных в армированные изнутри оболочки из ПВХ с заключительным тестированием работы

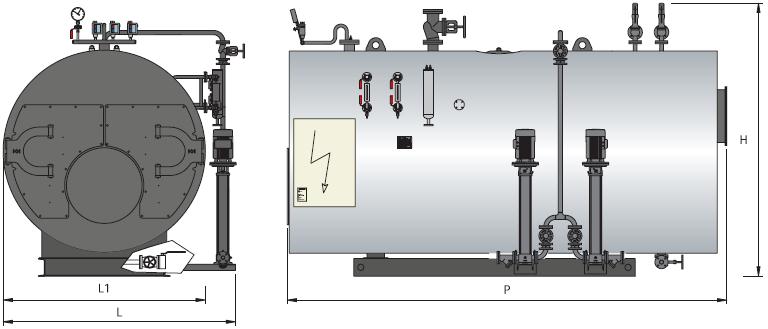

картинка
таблица

Описание GX

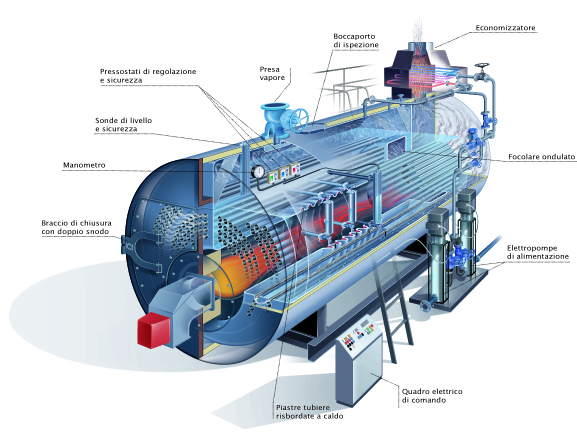

Генератор пара GX с тремя фактическими оборотами дымовых газов, моноблочный, с отличными рабочими характеристиками и оригинальными техническими решениями, разработан для обеспечения максимальной надежности, долговечности и простоты управления. Генератор полустационарного горизонтального типа с 3 оборотами дымовых газов, проходящим пламенем и омываемым днищем.

Стандартная комплектация

    • группа арматуры стороны пара, включающая следующие элементы:
      • клапан отбора пара с запущенным потоком
      • 2 пружинных предохранительных клапана
      • 2 индикатора уровня с прямым отражением
      • 2 узла отсечных кранов и индикатор слива
    • рампа приборов контроля давления, состоящая из следующих элементов:
      • манометр с большим циферблатом с трехходовым испытательным краном
      • ограничительное реле давления
      • предохранительное реле давления с ручным сбросом
    • группа питательной воды, установленная на основании котла и состоящая из следующих элементов:
      • 2 многоступенчатых вертикальных центробежных электронасоса для воды с температурой 120°C
      • 3 отсечных клапана подачи с запущенным потоком
      • 2 фильтра на всасывании насоса
      • 3 обратных клапана
    • группа продувки, состоящая из следующих элементов:
      • отсечной клапан слива с запущенным потоком
      • клапан быстрого слива с наружной резьбой с ручным рычагом
    • автоматический регулятор уровня с датчиками проводимости, состоящий из следующих элементов:
      • датчик пуска насоса
      • датчик останова насоса
      • датчик 1-го сигнала тревоги и блокировки горелки из-за низкого уровня
      • датчик 2-го сигнала тревоги и блокировки горелки из-за низкого уровня
    • электрический шкаф управления котлом, защита IP 55, 400 В/3 + Н/ 50 Гц, состоящий из следующих элементов:
      • главный выключатель
      • выключатели электронасоса подачи (выкл-ручной-автоматический)
      • выключатель горелки
      • реле регулировки уровня
      • реле 1-го сигнала тревоги низкого уровня с ручным сбросом
      • реле 2-го сигнала тревоги низкого уровня с ручным сбросом
      • индикатор тревоги и кнопка сброса высокого давления
      • индикатор 1-го сигнала тревоги и кнопка сброса низкого уровня
      • индикатор 2-го сигнала тревоги и кнопка сброса низкого уровня
      • сигнальная сирена

Компоненты котельной

  • вертикальный экономайзер серии ECXV
  • бак сбора конденсата серии VRC
  • атмосферный деаэратор серии DEG
  • деаэратор под давлением серии DEG/P
  • группа обработки питательной воды ADD
  • сливной бак серии BDV
